84 CTA. 6-ти цилиндровый, турбо с конструкцией Commonrail. Tier 3.
Объем
8,4 л
Мощность
210 кВт DIN (285 л.с.) при 1600 об/мин
Крутящий момент
1300 Нм при 1500 об/мин
Топливный бак
550 л
ТРАНСМИССИЯ:
Общая информация
Гидростатически-механическая, управляемая с помощью MaxiXplorer. Раздаточная коробка с 2-мя положениями. Возможность отключения привода переднего моста.
Блокировка дифференциалов
Механическая с электрогидравлическим управлением.
Скорость движения
0-25 км/ч
Тяговое усилие
190 кН
РАМА/МОСТЫ:
Передний мост
Тандемная тележка с мощными шестеренчатыми редукторами. Механическая блокировка дифференциалов.
Задний мост
Подвижная ось с главной передачей и колесными редукторами. Механическая блокировка дифференциалов. Гидравлическая блокировка подвижной оси с функцией выравнивания.
СИСТЕМА ГИДРАВЛИКИ:
Общая информация
Одноконтурная чувствительная к нагрузке система с аксиально-поршневым насосом переменной производительности.
Подача масла
346 л/мин при 1650 об/мин
Давление в системе
280 бар
Рабочее давление, манипулятор
CRH24: 260 бар
Объем масляного бака
Примерно 235 л
Прочее
Напорный фильтр контура и гидростата. Фильтры возвратного масла для гидростата и рабочей гидравлики. Сигнализация низкого уровня масла. Вакуумный насос для облегчения обслуживания гидросистемы.
ТОРМОЗНАЯ СИСТЕМА:
Общая информация
Полностью гидравлические многодисковые тормоза. Гидравлический клапан зарядки гидроаккумуляторов.
Ездовой, рабочий и стояночный тормоза
Многодисковые тормоза в масляной ванне. Автоматическое включение при работе. Пружинный тормоз с электрогидравлическим управлением. Аварийный тормоз.
Рабочие характеристики тормозов
Соответствуют нормам ISO 11169:1993 и VVFS 2003:27
МАНИПУЛЯТОР:
Модель и радиус действия
CRH 24: 10 м или CRH 24: 8 м
Подъемный момент, брутто
273 кНм
Крутящий момент, брутто
51 кНм
Расчетная мощность телескопа, брутто
41 кН
Агрегат
370.2 или 370E
КАБИНА:
Общая информация

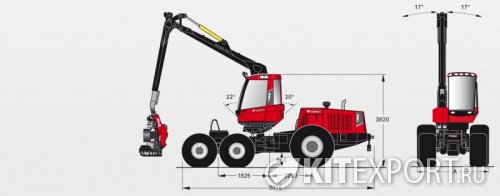

Автомат выравнивания - полностью автоматическое выравнивание кабины и манипулятора. Разгружающая функция выравнивания. Кабина, гидравлически соединенная с качающейся осью. Манипулятор и кабина на горизонтальной вращающейся платформе. Гидравлическая стабилизация при передвижении. Горизонтальная стабилизация: вдоль 20°/22° и поперек 17°. Проверенная на безопасность. Тепло и шумоизоляция.
Угол поворота
315 °
Безопасность
Соответствие стандартам ROPS ISO 8082, FOPS ISO 8083, и OPS ISO 8084.
Кресло
Эргономичное кресло, обеспечивающее индивидуальную настройку подушки, спинки,опоры нижней части спины, подлокотников и панели с джойстиками.
Окна
Толщина ветрового и боковых стекол - 15 мм.
Обогрев/Вентиляция
Система нагрева и кондиционирования воздуха ACC. Противоаллергенный фильтр поступающего воздуха.
Уровень шума
Соответствует стандартам ISO.
Уровень вибрации
Соответствует стандартам ISO
Прочее
Ручной наклон. Блокиратор нескольких положений. Комплект для коммуникаций, радио и телефон (12 В). Стеклоочистители и омыватели ветрового и потолочного стекла.
Дополнительное оборудование
Солнцезащитные шторки. Вращающееся кресло. Электрически управляемая платформа. Радио с MP3 плеером и разъемом USB. На выбор вентилируемое кресло КАВ или кресло BeGe с подголовником. Микрофильтр.
УПРАВЛЕНИЕ:
Общая информация
Гидравлическое управление поворотом машины.
Джойстик
Обратная связь, чувствительность к нагрузке (LS). Распределенное упраление манипулятор/балансир.
Угол поворота рамы
+/- 40° с амортизацией предельного положения.
Дополнительное оборудование
Чувствительное к нагрузке силовое управление.
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА:
Напряжение
24 В
Аккумулятор
2x170 А/ч
Генераторы
2x100 A
ОСВЕЩЕНИЕ:
Стандартные фонари
В рабочей зоне более 30 люксов. Галогеновые фонари на кабине, манипуляторе и с задней стороны.
Дополнительно
Ксеноновые фонари на кабине и манипуляторе. На выбор дополнительные рабочие лампы на крыше: галоген или ксенон.
СИСТЕМА УПРАВЛЕНИЯ И ИНФОРМАЦИИ:
Емкость жесткого диска
40 Гб
MaxiXplorer
Интегрированная система управления машиной и агрегатом. Возможности настройки функций машины, манипулятора и агрегата. Предоставление информации о ходе работы и процессе раскряжевки. Регистрация продукции. Инструменты управления.
Процессор, производительность
Pentium M, 1,4 МГц
Внутренняя память
1 Гб RAM
Дисплей
12”, антибликовое покрытие
DVD проигрыватель
(oпция)
USB-вход
8 шт, для легкого доступа один выведен на переднюю панель
Последовательные входы
2 шт.
Операционная система
Windows XP Pro
Клавиатура
есть, с трeкболом.
Дополнительно
Принтер формата А4. Антенна GPS. Отчет по выработке продукции.
ОБОРУДОВАНИЕ ДЛЯ ТУШЕНИЯ ПОЖАРА:
Спринклерная система
Полуавтоматическая система тушения пожара жидкостью. Отвечает требованиям RUS 127.
Ручной огнетушитель
2 х 6 кг АВЕ-3 порошковых огнетушителя.
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ:
Описание
Руководство по эксплуатации в печатном виде (также в электронном виде в Maxi). Каталог запасных частей в печатном виде (также в электронном виде в Maxi). Подогреватель дизеля мощностью 9,1 кВт с таймером и дополнительным подогревом гидравлического масла. Оборудование для обработки пней. Экологически чистое гидравлическое масло. Лестничные подножки. Ящик с инструментами.
