Производственная линия по выпуску фанеры мощностью 10000 м3/год

Добавить к заказу

Технологическая схема производственого процесса:

Фанера

- это трех- или многослойная фанерная плита, структурные компоненты которой скреплены друг с другом при помощи клея. В большинстве случаев фанера изготовляется при момощи роторных токарных установок. Обычно фанерная плита изготовляется из нечетного количества фанерных слоев: 3, 5 , 7 и т.д. Фанера на лицевой стороне называется облицовочной, на обратной стороне – оборотной, в центре – сердцевинной.

Технология производства однослойных фанерных листов:

Сырье (бревна, чурбаны, лесоматериалы) — резка — обработка паром — расслаивание — сушка — обработка фанеры — склеивание и укладка — предварительное прессование — горячее прессование — контурная формовка — полировка — тестирование — упаковка

Технология производства фанеры:

Обработка фанерных листов — склеивание — холодный пресс — горячий пресс — контурная формовка — шлифовка — тестирование — упаковка

Описание и спецификация главных компонентов оборудования:

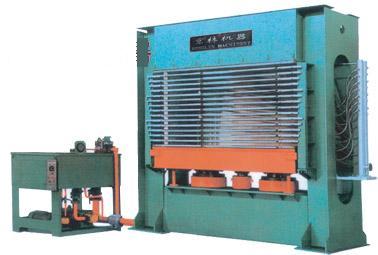

Горячий пресс:

Номинальна сила пресса 550 тонн
Давление масла 27 МПа
Габаритные размеры горячих столов 2700*1370*42 мм
Расстояние между горячими столами 60 мм
Число горячих столов 16 шт.
Число просветов 15
Время закрытия 15 сек.
Время опускания пресса 13 сек.
Двигатель гидравлического центра низкого давления 11 кВт
Двигатель гибравлического центра высокого давления 11 кВт
Габаритные размеры 4500*1500*4300 мм
Вес 39.8 тонн

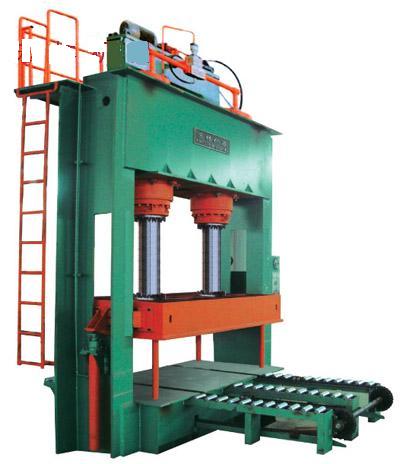

Холодный пресс:

Габаритные размеры рабочей поверхности 2700*1400 мм
Номинальная сила пресса 450 тонн
Давление масла 28 МПа
Основной цилиндр 320*900 мм
Малый цилиндр 80*900 мм
Диапазон открытия 300-1200 мм
Удары цилиндра 900 мм
Двигатель гидравлического центра 7.5 кВт
Двигатель трансмиссии 3 кВт
Габаритные размеры 3860*2200*5070 мм
Вес 15.5 тонн

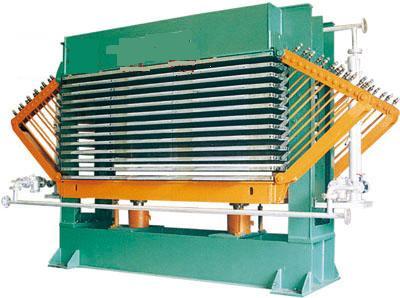

Сушильный станок:

Сила давления 60 тонн
Давление масла 10 МПа
Габаритные размеры рабочих поверхностей (столов) 2800*1370*42 мм
Расстояние между столами 60 мм
Количество рабочих столов 13 шт.
Число просветов 12
Цилиндр 4-80 мм
Удары цилиндра 720 мм
Мощность 11 кВт
Габаритные размеры 5400*1370*2900 мм
Вес 23 тонн

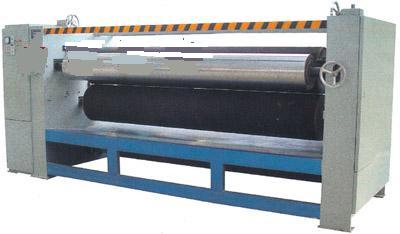

8’ станок для нанесения клея:

Рабочая ширина 2700 мм
Распыляющий барабан 418*2700 мм
Дозирующий барабан 295*2700 мм
Скорость вращения распыляющего барабана 0-70 об/мин
Скорость вращения дозирующего барабана 0-17 об/мин
Скорость питания 0-90 м/мин
Мощность:
Основной двигатель 5.5 кВт
Питающий двигатель 0.75 кВт
Габаритные размеры 3970*2900*1750 мм
Вес 4.5 тонн

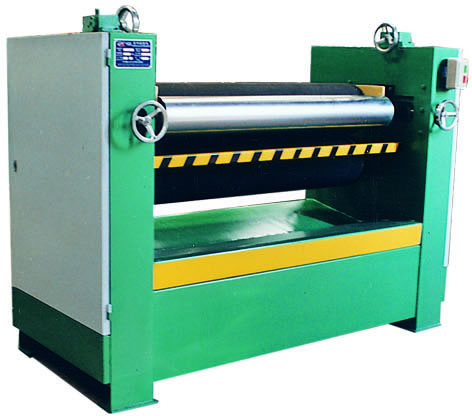

4’ станок для нанесения клея:

Рабочая ширина 1400 мм
Распыляющий барабан 280*1400 мм
Дозирующий барабан 176*1400 мм
Скорость вращения распыляющего барабана 49 об/мин
Скорость вращения дозирующего барабана 9 об/мин
Скорость питания 43 м/мин
Мощность:
Основной двигатель 3 кВт
Габаритные размеры 2140*1060*1650 мм
Вес 1000 кг

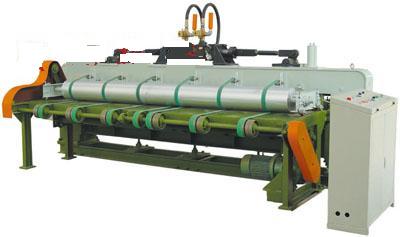

9’ пневматическая фанерная гильотина:

Рабочая ширина 2740 мм
Толщина фанеры 0.4-5 мм
Скорость подачи фанеры 0-55 м/мин
Длина ножа 43 мм
Двигатель передачи фанеры 2.2 кВт
Двигатель вращающегося барабана 0.75 кВт
Габаритные размеры 3900*1800*1800 мм
Вес 4.5 тонн
