Производственная линия по выпуску ДСП мощностью 10000 м3 в год
Цена:
договорная

Производственная линия по выпуску ДСП мощностью 10000 м3 в год

I. Краткое описание:

ДСП плотностью 550-750 кг/м3 изготовляется из древесностружечных материалом путем добавления карбомидоформальдегидного полимера.
Производственная линия состоит из барабанной рубительной машины, стружечного станка, вальцовой/барабанной сушилки, формующей машины, горячего пресса и т.д.
Производственный процесс подразделен на несколько секций: секция заготовки древесный материалов, секция сушки, просеивания и дробления, секция проклейки, формовки, горячего прессования, подрезкт кромок и секция электроконтроля производственного процесса.

II. Применение конечной продукции:

Продукция широко применяется в строительстве, отделке и т.д.

III. Спецификация конечной продукции:

Площадь поверхности: 1220*2440, толщина:12-25

IV. Схема производственного процесса:

Подготовка сырья сушка и сортировка Нанесение клея Формование Горячий пресс Окантовка
Подробно производственный процесс описан ниже:

1.Подготовка сырья

Сырье в большинстве своем представляет собой полена малого диаметра, ветки, древесные отходы, ядро древесины и обрезки фанеры и т.д.

2.Секция подготовки щепок

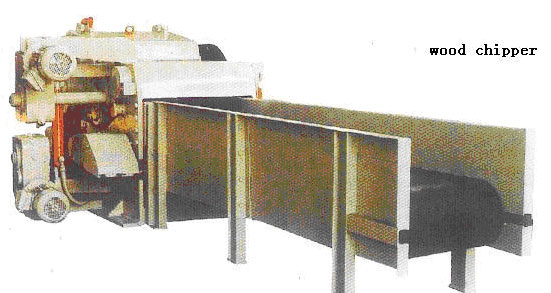

Дробилка Щепки

Секция состоит из барабанной рубительной машины, кольцевого стружечного станка, бункера для хранения щепок и влажных опилок, системы конвейеров.

3.Секция сушки, сортировки и дробления

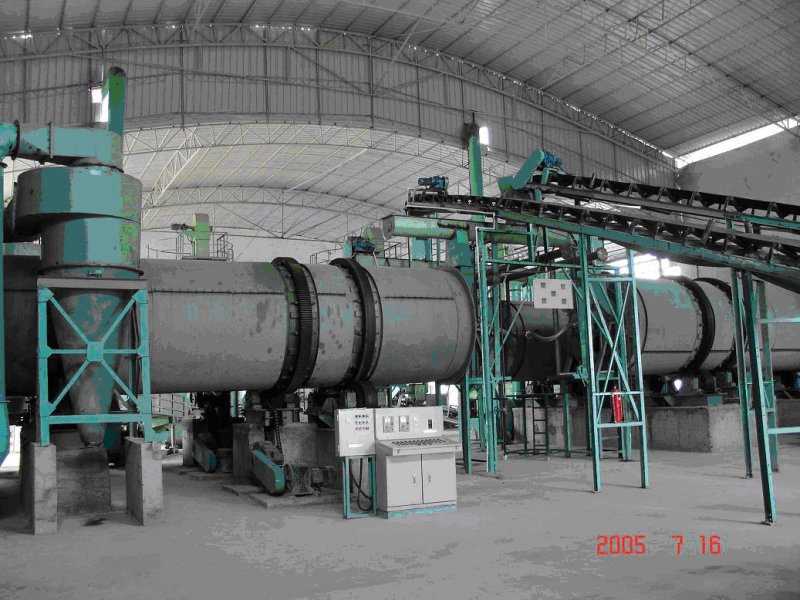

Вальцевая сушилка

Секция состоит из вальцевой сушилки, дробилки вторичного дробления, молотилки, механического и пневматического сортировщика стружек, конвейера, бункера для хранения поверхностных и сердцевинных стружек.

4.Секция проклейки

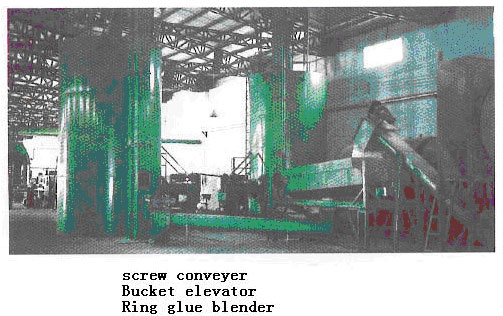

>Кольцевой миксер для клея
Шнековый транспортер
Ковшовая нория
Миксер для клея

5.Секция формования и горячей прессовки

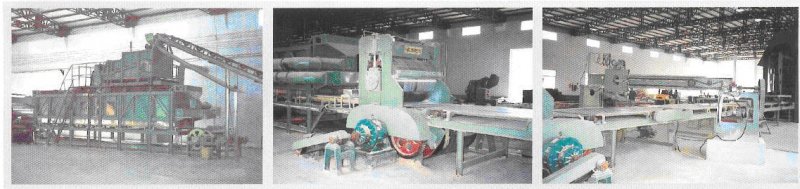

Формующая машина Станок предварительной прессовки Станок продольной резки

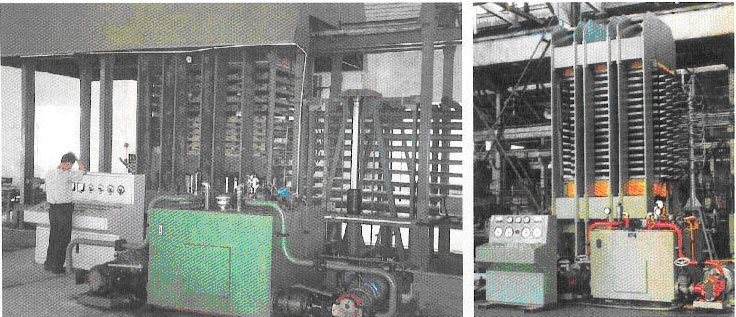

Горячий пресс

6.Секция охлаждения и окантовки ДСП

/td>

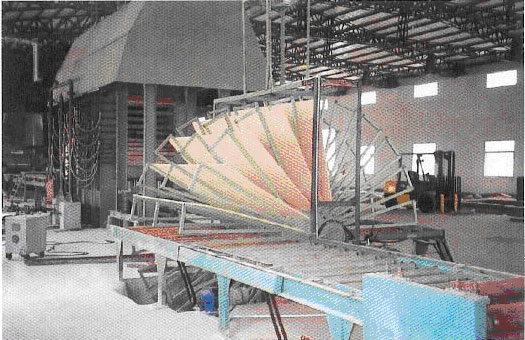

Охладитель Кромкообрезная пила

7.Система электроконтроля

Единая комната управления позволяет полностью контролировать производственый процесс на каждом этапе производства: подача щепок, распределение клея, формование, горячее прессование, окантовка.

Список оборудования:



.

Наименование

Спецификация

Кол-во

(ед.)

Примечания

I

Секция заготовки щепок

1

Барабанная рубительная машина

BX216

Диаметр лезвия: Ф650

Количество лезвий: 2

Подходящий диаметр лесоматериалов: ≤Ф120

Мощность главного двигателя: 55kw

1



2

Кольцевой стружечный станок

BX466

Диаметр режущего кольца: Ф600

Кол-во колец: 21

Мощность главного двигателя: 75kw

1



3

Бункер для подачи сырых стружек

BLC26

Объем: 30 m3

Гидравлический цилиндр: Ф125

Выход гидравлического цилиндра: Ф63

Мощность: 8.5 KW

1

Корпус бункера собирается на месте монтажа, заказчиком предоставляются все необходимые материалы

4

Пневматический конвейер

Мощность: 22KW

1

Трубы собираются на месте монтежа. Заказчиком предоставляется материал

5

Циклонный сепаратор

Ф1800

1



6

Кабинет электроконтроля



1 (5 ед.)



II

Секция сушки, сортировки и дробления

7

Ременной транспортер

BZY106

Мощность: 3KW

1



8

Барабанная сушилка

BG2121

Мощность: 23.5KW

Диаметр барабана: Ф2.1 м

1



9

Шнековый транспортер

Ф320

Power: 3KW

1



10

Прямоугольный качающийся грохот

BF176

Площадь рабочей поверхности: 5.8 м2

Мощность: 4KW

1



III

Секция смешивания и нанесения клея

11

Шнековый транспортер

Диаметр: Ф320

Мощность: 3KW*2

2



12

Ковшовая нория

B350

Мощность: 3KW*2



2



13

Бункер подачи лесоматериалов

Объем: 30 м3

Мощность: 8.5kwx2

1



14

Система смешивания и подачи клея

Мощность: 12KW





15

Клеевой миксер

BS124

Мощность: 18.5KW+15KW

1



16

Шнековый транспортер

Diameter: Ф320

Power: 3KW

1



17

Ременной конвейер

BZY 106

Мощность: 3KW*3

1













IV

Секция формовки

19

Воздушнопоточная формовочная машина

BP3613/A

Мощность: 31.35KW

1



20

Одновальцевый станок предварительного прессования



BY8313/3

Мощность: 16.5 KW

1



21

Система конвейеров

Серия: 1515/40

Мощность: 7.1KW

1



V

Секция горячего прессования

22

Погрузочно-рузгрузочное устройство

BZX124*8/5

Мощность: 15KW

1



23

Циновочная панель

Размеры: 1350*3150*20

5

Предоставляется заказчиком

24

Шаблон



2



25

Горячий пресс

BY164×8/13

Площадь поверхности: 1480×2600×100

5 слоев

Расстояние между слоями: 110 мм

Общее давление: 1250 тонн

Оборудован накопителем энергии 2.5 м3

Гидравлическая установка:  1 группа лезвийных насосов: 15KW, 200  л/мин;

1 группа насосов высокого давления: 75KW, 160 ml/r;

1 группа ударных насосов: 11KW, 25ml/r

Период закрытия:: ≤10 сек

Общая мощность: 101KW

1



26

Ременной транспортер

BZY4115

Мощность: 1.1KW

1



V

Секция оконтовки

27

Охладительная установка

Мощность: 3KW

Вместимость: 10 листов

1



28

Продольно-поперечная кромкообрезная пила

BC1112

BC2124

Мощность: 27kw

1



29

Гидравлический подъемный стол

BS124*8/2

Power: 5.5KW

1



VI

Система электроконтроля

1 система компьютерного контроля для горячего  пресса, 4 системы электроконтроля для остальных этапов производства

 5 ед.



VII

Плата за монтаж и пусконаладочные работы







VIII

Запасные части на 1 год











Технические характеристики:
Общая мощность720000 Вт
Общая площадь10000 м
Площадь основного цеха1800 м
Площадь секции по заготовке лесоматериалов600 м
